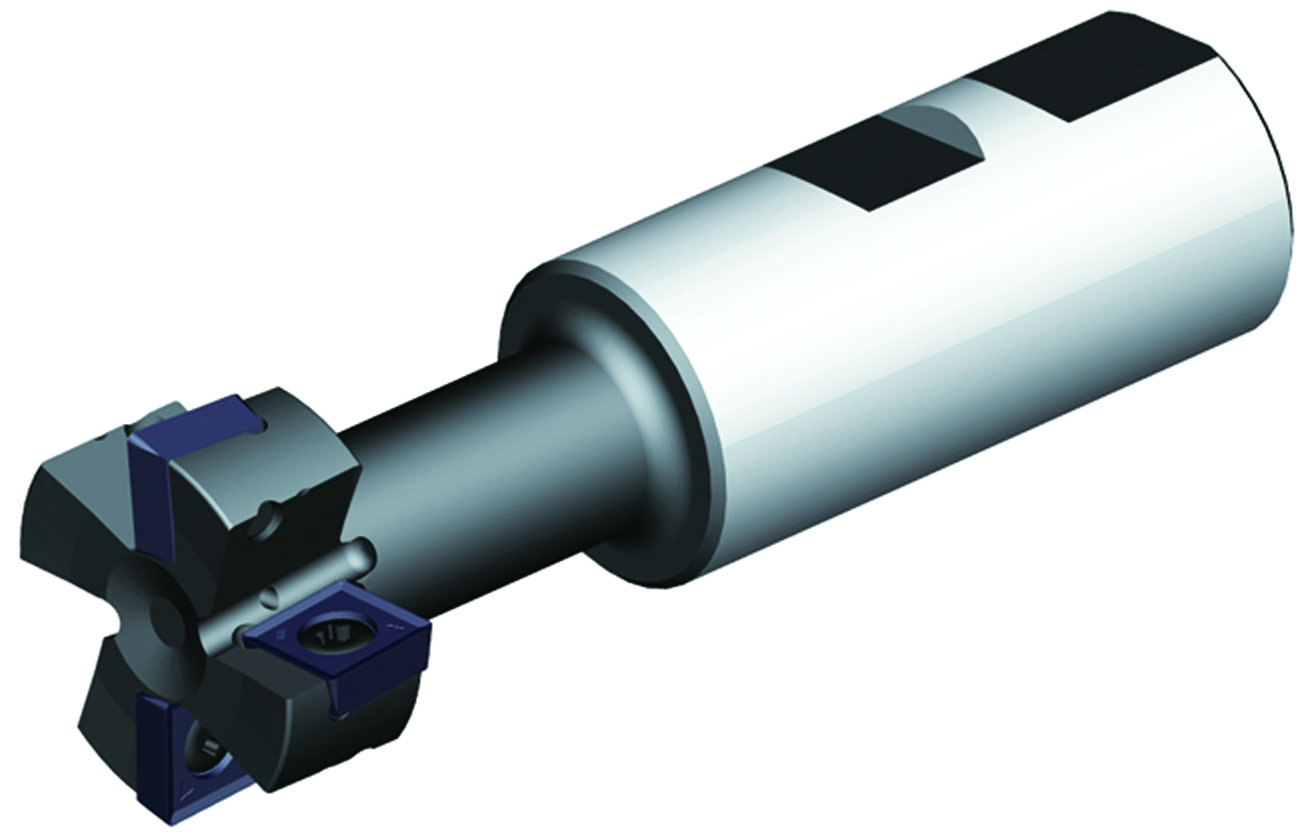

用途说明：铸铁工作台的T型槽加工，刀具直径Ø21-Ø60.加工公称尺寸12，14，18，22，28，36的T型槽，使用86度菱形正角刀片。
| 型号 | ΦD | ΦD1 | Φd | L1 | L2 | L3 | 齿数z | T型槽规格 |
|---|---|---|---|---|---|---|---|---|
| 型号：TMP01-021-XP25-MP06-01 | ΦD：21 | ΦD1：25 | Φd：10 | L1：100 | L2：32 | L3：9 | 齿数z：1 | T型槽规格：12 |
| 型号：TMP01-025-XP25-MP06-01 | ΦD：25 | ΦD1：25 | Φd：12 | L1：100 | L2：35 | L3：11 | 齿数z：1 | T型槽规格：14 |
| 型号：TMP01-032-XP32-MP08-02 | ΦD：32 | ΦD1：32 | Φd：15 | L1：110 | L2：45 | L3：14 | 齿数z：2 | T型槽规格：18 |
| 型号：TMP01-040-XP32-MP12-02 | ΦD：40 | ΦD1：32 | Φd：19 | L1：125 | L2：55 | L3：18 | 齿数z：2 | T型槽规格：22 |
| 型号：TMP01-050-XP40-MP12-02 | ΦD：50 | ΦD1：40 | Φd：25 | L1：140 | L2：65 | L3：22 | 齿数z：2 | T型槽规格：28 |
| 型号：TMP01-060-XP50-MP12-02 | ΦD：60 | ΦD1：50 | Φd：32 | L1：160 | L2：80 | L3：28 | 齿数z：2 | T型槽规格：36 |
